시스템에어컨 배관 길이와 추가 냉매, 2025년 동두천의 한 청사

청사가 조달로 구매한 장비로, 설치는 당시의 AIR채호원이 했고 현장 관리는 제 몫이었습니다. 시운전은 2025년 6월 22일입니다.

옥상 실외기와 아래층 실내기를 이으면 냉매관은 어디서 길어지나요?

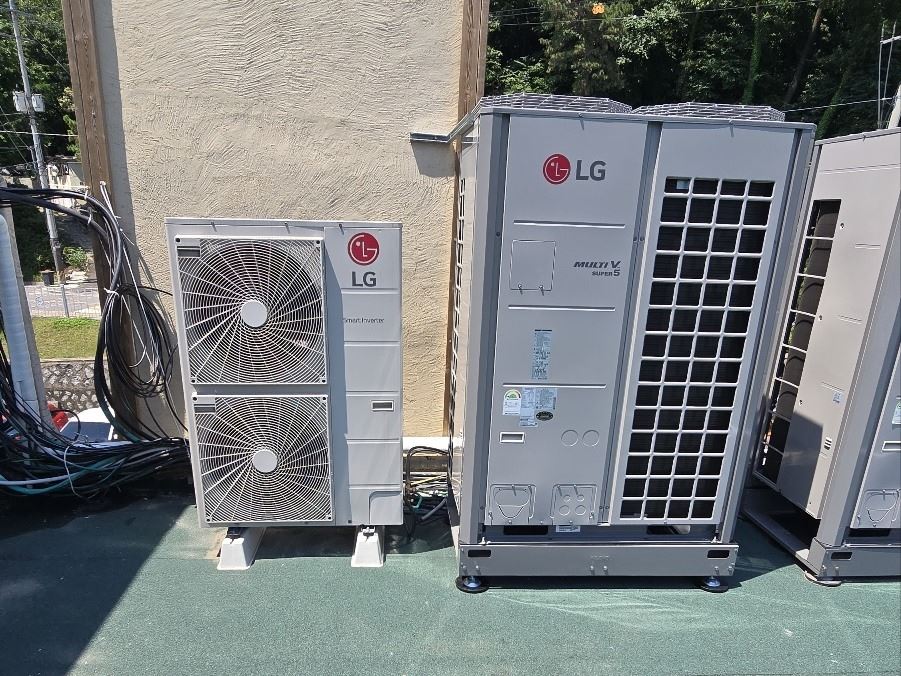

실외기를 옥상에 두면 층을 건너는 입상 구간만큼 냉매관이 더해집니다. 아래층에서는 천장 속을 지나 분지관에서 실내기마다 갈라집니다. 그래서 실외기 자리와 입상 자리가 정해지면 길이의 큰 틀이 나옵니다.

조달 납품요구서에는 이 현장 냉매관 길이가 어떻게 들어갔나요?

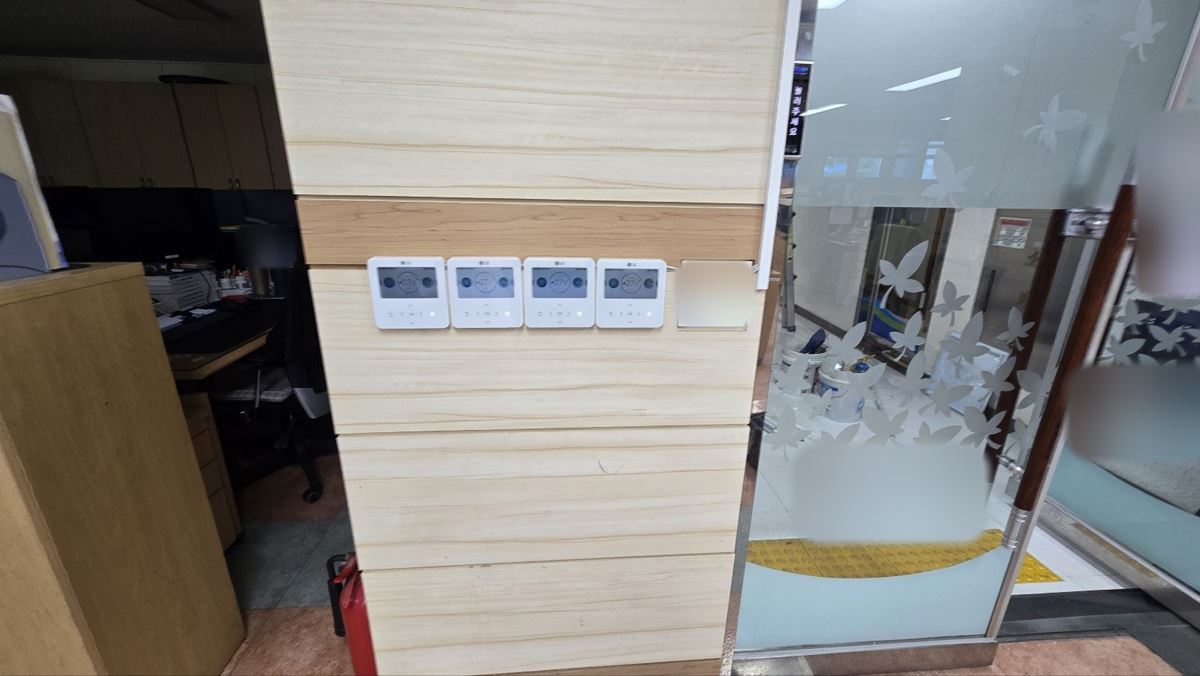

이 현장 납품요구서는 냉매관을 평균 관경 네 품목으로 나눠 1m 단위로 적었습니다. 평균 관경은 12.7·15.88·28.58·38.1mm입니다. 룸컨트롤러 배선과 실내기·실외기 사이 통신케이블도 m 단위 품목으로 따로 잡혔습니다.

설계 때 무엇을 먼저 정해 두면 냉매관 수량이 덜 어긋나나요?

저는 실외기를 놓을 층과 냉매관이 오르내릴 입상 자리부터 정하시라고 말씀드립니다. 두 자리가 도면에 찍히면 관이 지날 길과 분지 위치가 따라 나옵니다. 그러면 내역의 냉매관 수량도 현장에 가깝게 잡힙니다. 이 현장의 2층 평면도에도 입상 위치와 분지 세 곳, 드레인 길, 점검구가 함께 그려져 있습니다.
