에어컨 전용 차단기와 실외기 명판, 2023년 서울 공공 의료기관 현장

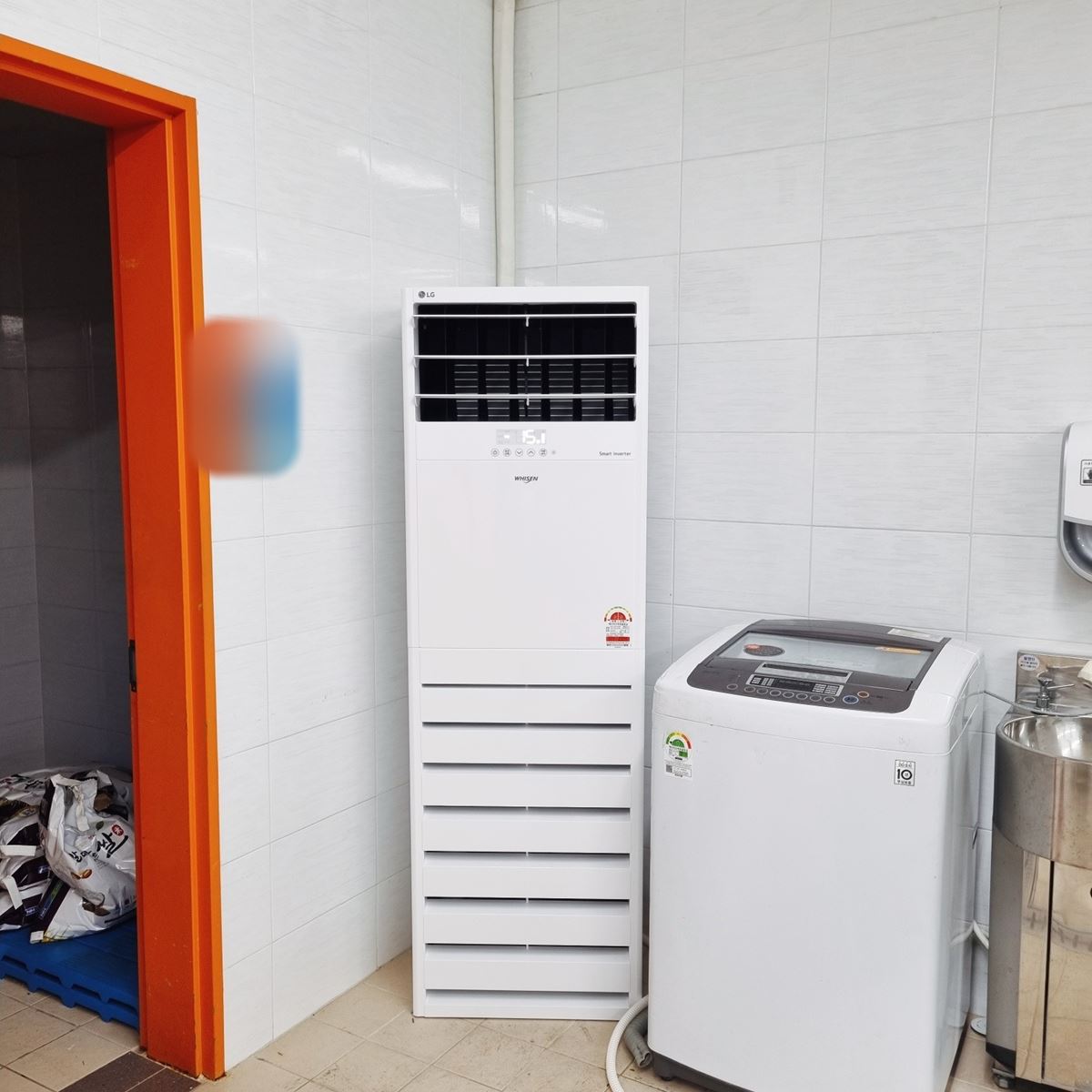

스탠드 냉난방기마다 실외기를 따로 둔 현장입니다. 설치한 회사는 2023년의 AIR채호원이며, 저는 시공관리로 이 현장을 맡았습니다.

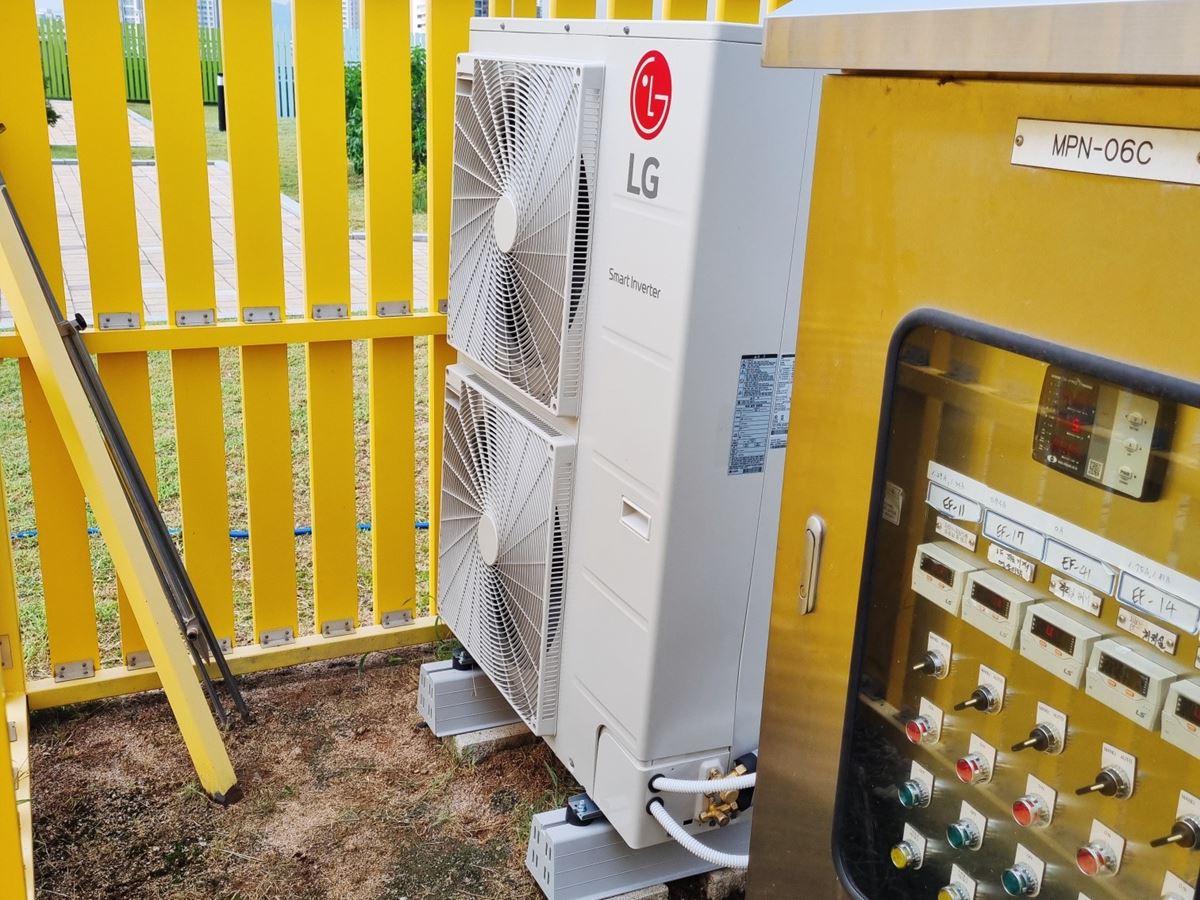

이 의료기관 실외기 두 대는 왜 차단기 극수가 서로 달랐나요?

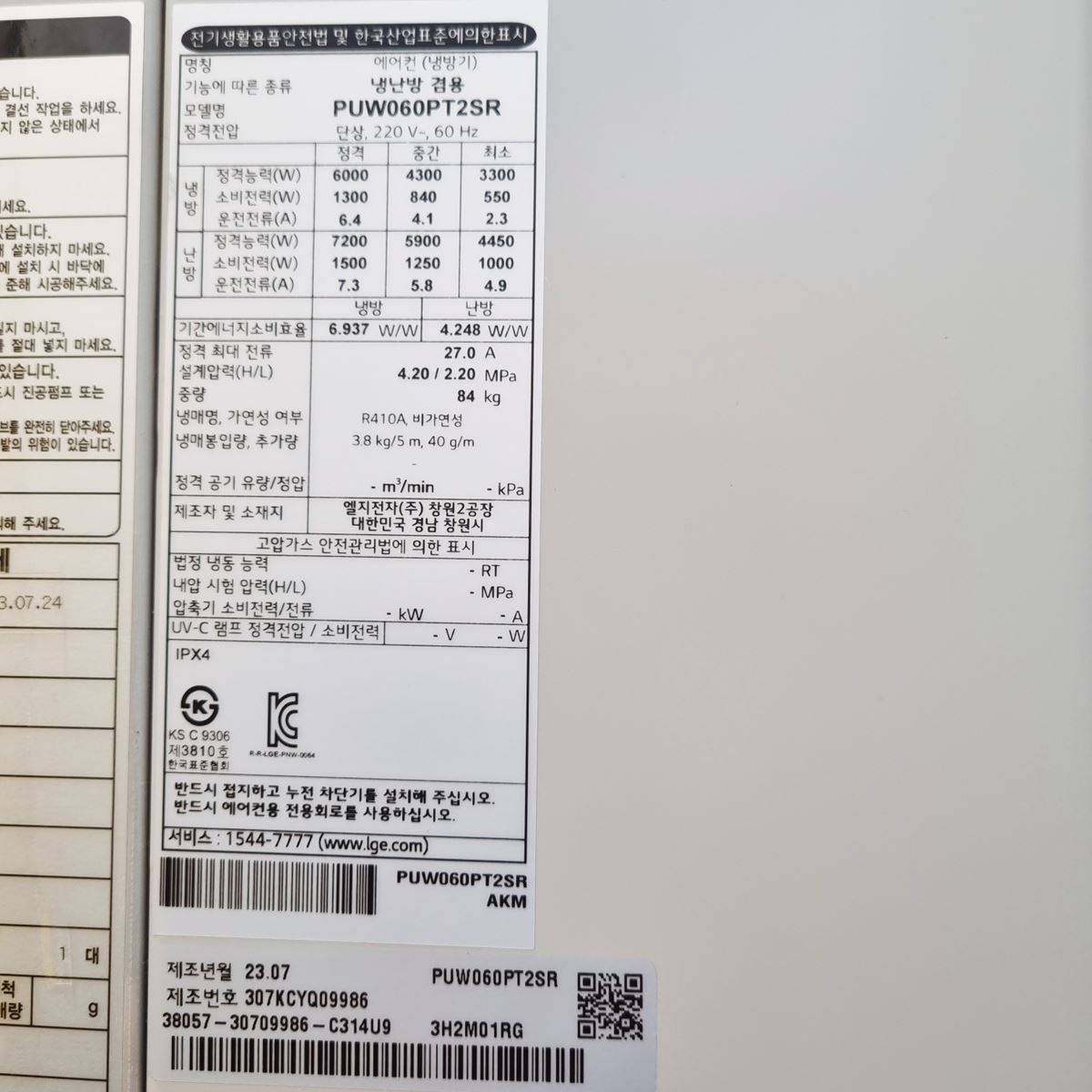

이 의료기관 두 실외기의 전원 방식이 단상 220V와 3상 4선 380V로 서로 달랐기 때문입니다. 극수(차단기가 함께 여닫는 전선 개수)도 단상 쪽은 2극, 전선 네 가닥인 3상 4선 쪽은 4극이었습니다. 분전반 빈자리를 셀 때 저는 극수와 용량이 실외기 명판과 맞는지도 함께 봅니다.

설치가 끝난 뒤 에어컨 차단기 위치는 어떻게 아나요?

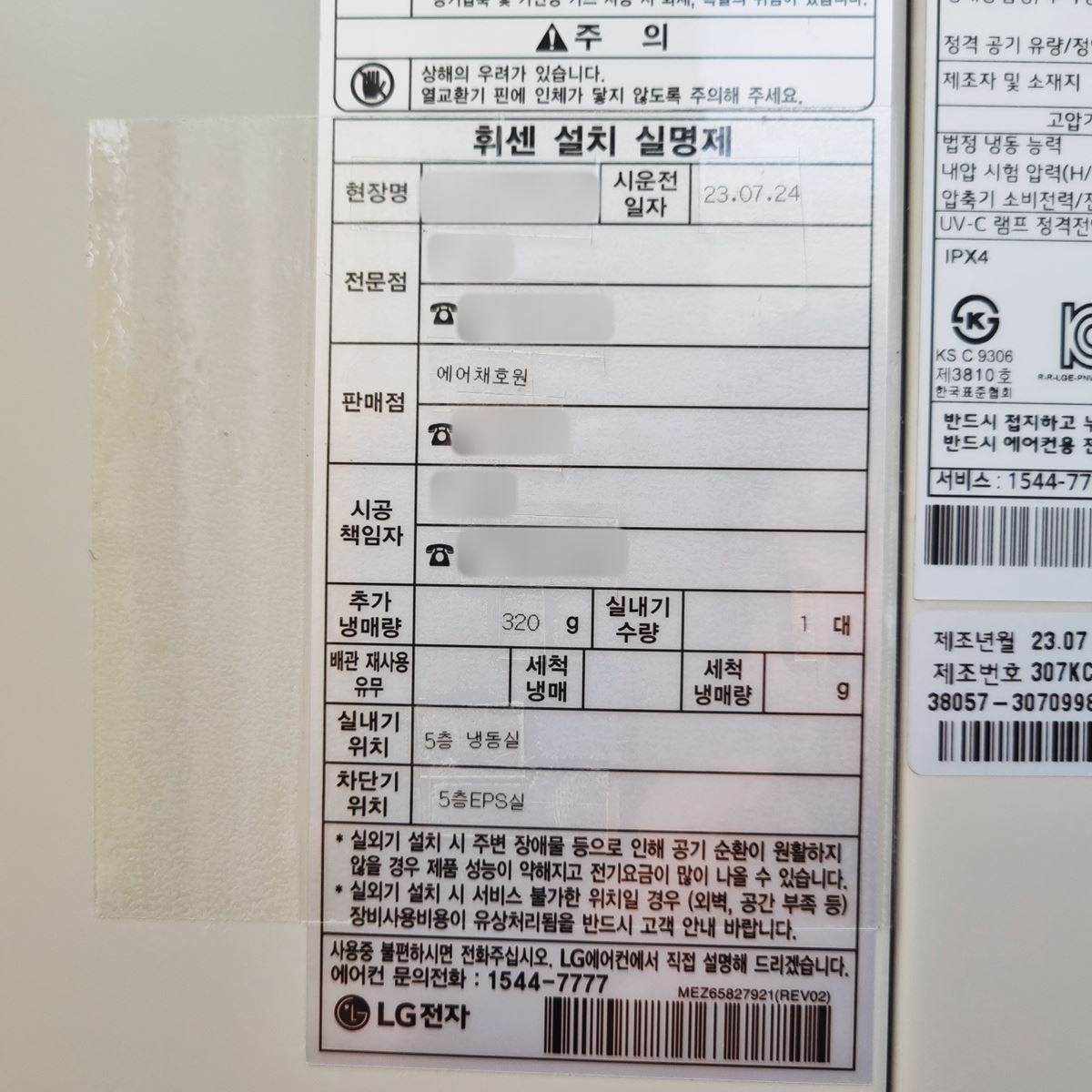

이 현장 LG 실외기 두 대의 설치 실명제 스티커에는 차단기 위치를 적는 자리가 있습니다. 두 스티커에는 각각 5층 EPS실과 지하 1층 배선실 곁 EPS실이 적혀 있습니다. EPS실은 층마다 전기 배선과 분전반을 모아 둔 방입니다.
